प्रमुखता देना
कठोर बहुपरत लचीला पीसीबी
,इलेक्ट्रिक प्रिंटेड सर्किट बोर्ड
,लचीला झिल्ली स्विच पीसीबी
-
प्रतिरूप संख्या।एचसी-एफपीसी-016
-
संयोजन मोडचिपकने वाली लचीली प्लेट
-
प्रवाहकीय चिपकने वालाप्रवाहकीय चांदी का पेस्ट
-
ज्वाला मंदकमॉडिफ़ाइड अमेरिकन प्लान
-
प्रसंस्करण प्रौद्योगिकीइलेक्ट्रोलाइटिक पन्नी
-
मूलभूत सामग्रीताँबा
-
इन्सुलेशन सामग्रीजैविक राल
-
तार प्रतिरोध≤ 1 ओम/सेमी
-
भुगतान की शर्तें25-100mA, 0-30V DC
-
कार्य वोल्टेज≤ 50 वी डीसी
-
इन्सुलेशन वोल्टेज≤ 100M ओम 250V DC
-
कामकाजी जीवन≤ एक मिलियन बार
-
काम का तापमान-40°C से 70°C
-
कार्य आर्द्रता40°C ≤ 98%आरएच
-
आधार सामग्री दबाव1500V डीसी
-
न्यूनतम आदेश मात्रा100
कठोर बहुपरत इलेक्ट्रिक मुद्रित लचीला पीसीबी सर्किट बोर्ड
कठोर बहुपरत इलेक्ट्रिक मुद्रित लचीला पीसीबी सर्किट बोर्ड
हम एकीकृत प्रणालियों और स्थिर तकनीकी टीमों के साथ व्यापक झिल्ली स्विच निर्माण में विशेषज्ञ हैं, जो संपूर्ण वन-स्टॉप सेवा समाधान प्रदान करते हैं।
उत्पाद निर्माण एवं सामग्री
परत विन्यास
- उपरिशायी
- ओवरले चिपकने वाला
- गुंबद अनुचर
- धातु का गुंबद
- स्पेसर चिपकने वाला
- सर्किट
- रियर चिपकने वाला (अनुकूलन योग्य)
सामग्री विशिष्टताएँ
- आधार सामग्री: पीईटी/पीसी
- ओवरले सामग्री: ऑटोटाइप का पॉलिएस्टर (पीईटी) या लेक्सन का पॉली कार्बोनेट (पीसी)
- रियर चिपकने वाला: 3M 467MP, 3M 468MP, या अनुरोध के अनुसार
- रंग मिलान: पैनटोन और आरएएल रंग मिलान प्रणाली
- टेल, पिन और सर्किट लेआउट: ग्राहकों की आवश्यकताओं के अनुसार अनुकूलित
- स्विच प्रकार: धातु गुंबद या पॉली गुंबद विकल्प
तकनीकी निर्देश
विद्युत विशेषताओं
| तार प्रतिरोध | ≤ 1 ओम/सेमी |
| अधिकतम सर्किट रेटिंग | 50V डीसी, 100mA, 500mW |
| संपर्क प्रतिरोध | 0.5-10Ω (ट्रेस लंबाई और सामग्री के अनुसार भिन्न होता है) |
| इन्सुलेशन प्रतिरोध | ≥ 100V पर 100MΩ |
| ढांकता हुआ झेलना | 250VRms (50 से 60 हर्ट्ज/मिनट) |
| बाउंस से संपर्क करें | ≤ 10 एमएस |
यांत्रिक विशेषताएं
| एक्चुएशन फोर्स | फ्लैट प्रकार: 57-284 ग्राम (2-10 औंस), स्पर्श प्रकार: 170-397 ग्राम (6-14 औंस) |
| स्ट्रोक स्विच करें | फ्लैट प्रकार: 0.1-0.5 मिमी, स्पर्श प्रकार: 0.6-1.5 मिमी |
| जीवनभर | > 1 मिलियन चक्र |
| डोम स्प्रिंगबैक समय | <5 मिसे |
| पूँछ का लचीलापन | 180 डिग्री के भीतर कोई भी कोण |
पर्यावरण संबंधी विनिर्देश
| ऑपरेशन तापमान | सपाट/धातु गुंबद: -20°C से 80°C, पॉली गुंबद: -20°C से 55°C |
| भंडारण तापमान | सपाट/धातु गुंबद: -40°C से 80°C, पॉली गुंबद: -40°C से 60°C |
| ऑपरेशन आर्द्रता | 240 घंटों के लिए 40 डिग्री सेल्सियस पर 90% |
| कंपन प्रतिरोध | 20GS अधिकतम (10 से 200Hz, MIL-STD-202, M204, स्थिति B) |
| आधार सामग्री वोल्टेज का सामना | 1500V डीसी |
उत्पादन क्षमताएँ
स्क्रीन प्रिंट विभाग
आईआर सुरंग और ओवन
मोटाई परीक्षण
लेज़र काटने की मशीनें
पंचिंग विभाग
उभार कुंजी अनुभाग
असेम्बली लाइनें
विद्युत परीक्षण
ओक्यूसी विभाग
दृश्य पहलू परीक्षण
पीयू कोटिंग अनुभाग
उत्पाद की विशेषताएँ
- विंडोज़ के साथ मेम्ब्रेन स्विच
- एम्बॉसिंग के साथ फीलिंग कीज़ को स्पर्श करें
- सिल्क स्क्रीन प्रिंटिंग
- बिल्कुल सही बाहरी फ़िनिश
- 1 मिलियन से अधिक जीवन चक्र
- उच्च गुणवत्ता निर्माण
अनुप्रयोग
चिकित्सकीय संसाधन
दूरसंचार उपकरण
टेलीफोन सिस्टम
घर का सामान
सुरक्षा प्रणालियाँ
औद्योगिक नियंत्रण
वाणिज्यिक शर्तें
| न्यूनतम आदेश मात्रा | 50 टुकड़े |
| भुगतान की शर्तें | टी/टी या एल/सी |
| मोल्ड चार्ज | 100% अग्रिम |
| आदर्श समय | ड्राइंग अनुमोदन के 9-10 दिन बाद |
| प्रोडक्शन लीड टाइम | नमूना अनुमोदन के 15-22 दिन बाद |
कारखाना की जानकारी
| उत्पत्ति का स्थान | डोंग गुआन, चीन |
| ब्रांड का नाम | नींव |
| मॉडल नंबर | एचसी-एमएस-002 |
| प्रमाणन | ISO9001:2008, एसजीएस, रोह्स |
कंपनी के फायदे
- व्यापक क्षेत्र विशेषज्ञता के साथ अनुभवी प्रबंधन टीम
- पेशेवर कर्मचारी और कुशल श्रमिक
- मजबूत अनुसंधान एवं विकास क्षमताएं
- शीघ्र वितरण समय
- प्रतिस्पर्धी मूल्य निर्धारण
- बड़े ऑर्डर के लिए दो फ़ैक्टरियाँ उपलब्ध हैं
- विशेषज्ञ बिक्री टीम और उत्कृष्ट ग्राहक सेवा

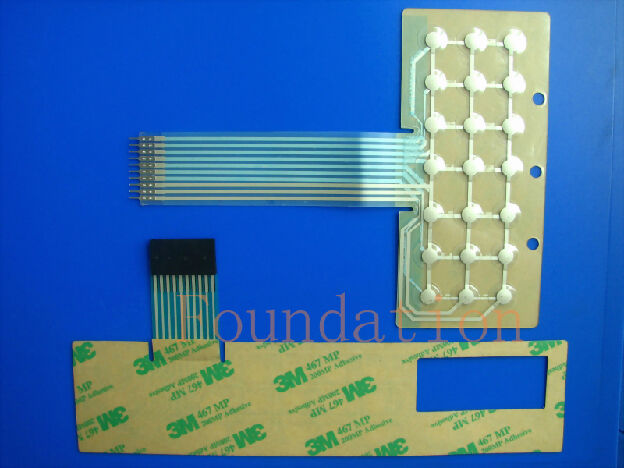

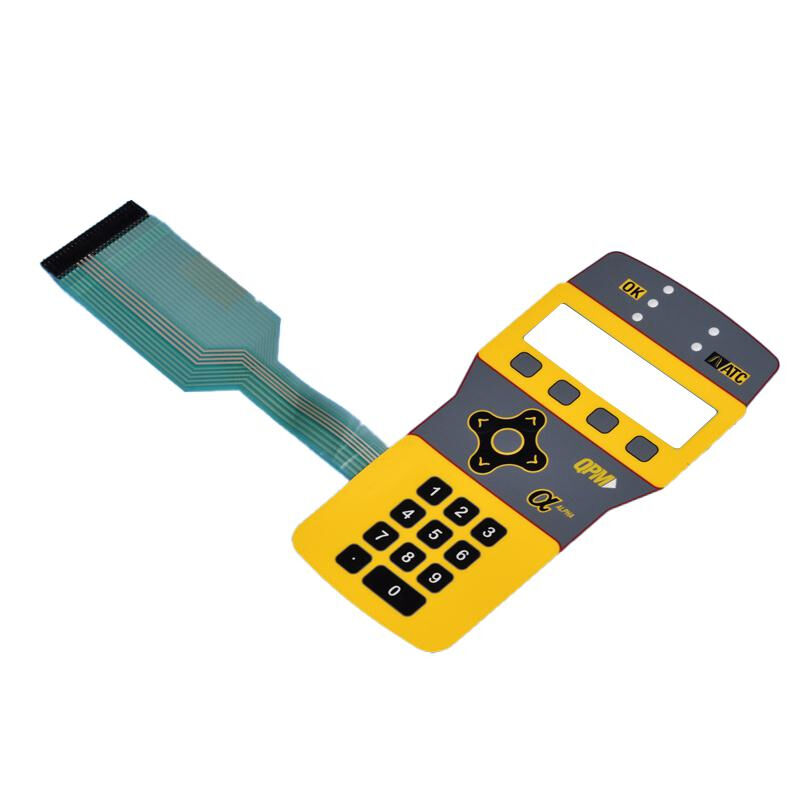

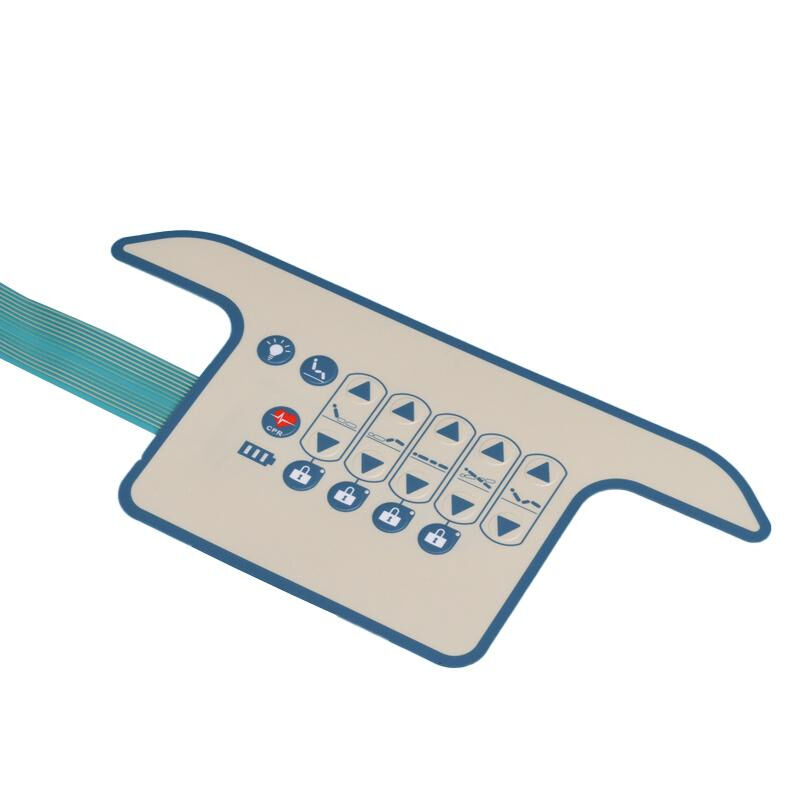

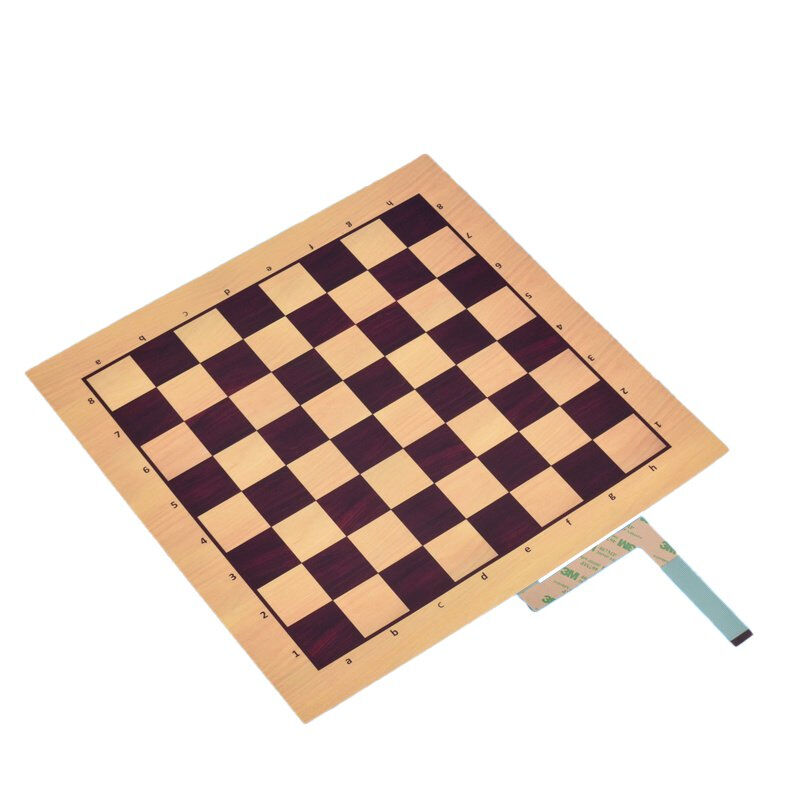

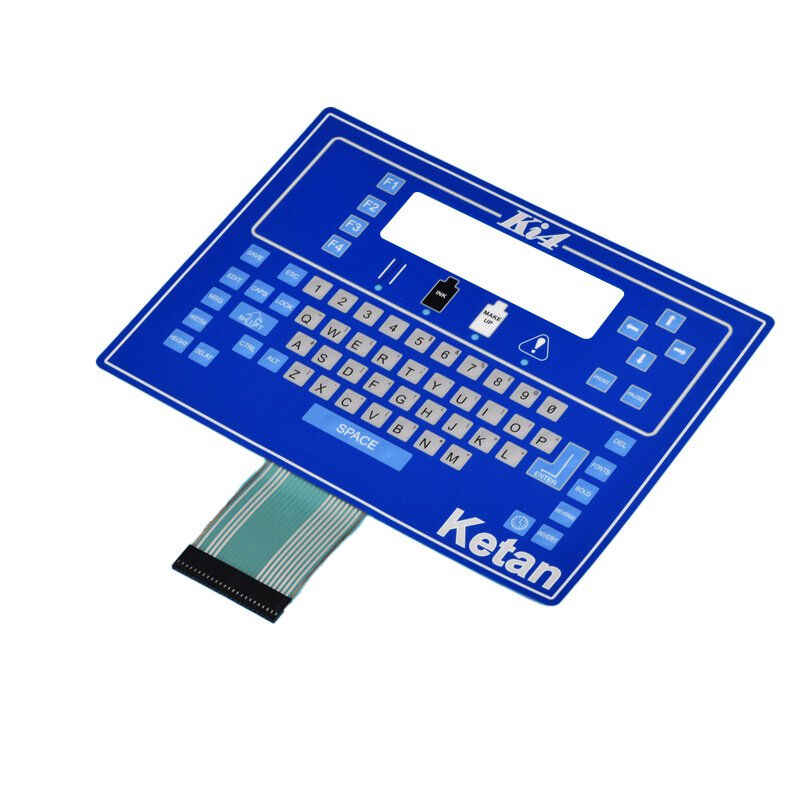

उत्पाद छवियाँ
संबंधित उत्पाद
हमारे उत्पाद पूरी दुनिया में बेचे जाते हैं। आप हमारे उत्पादों की पूरी प्रक्रिया के बारे में निश्चिंत हो सकते हैं।
